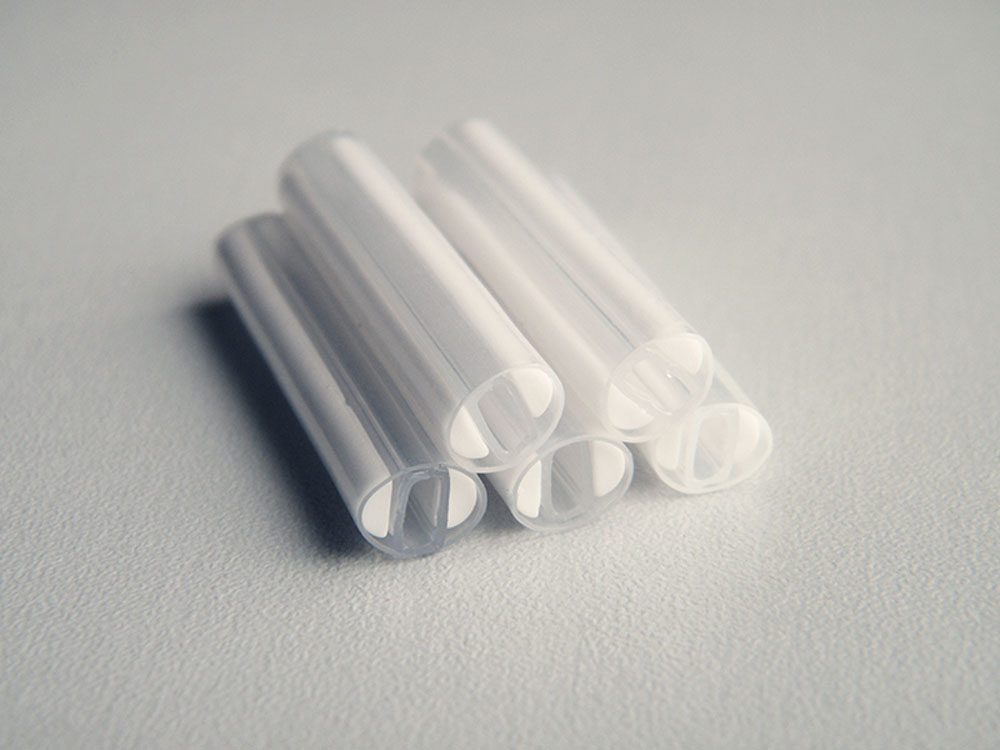

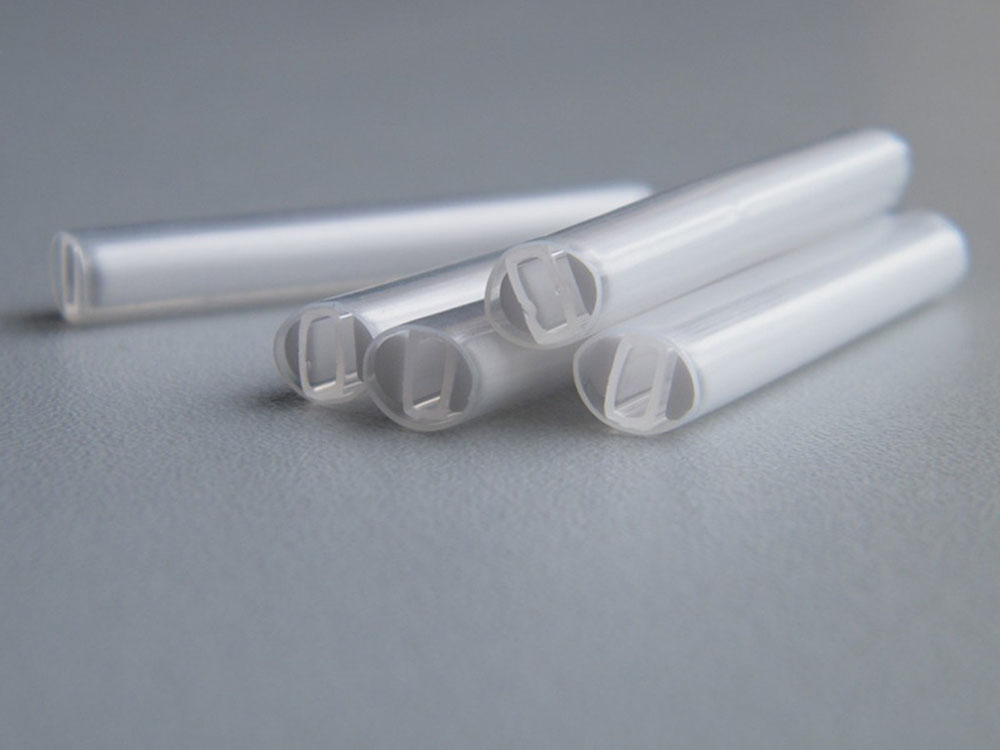

帶狀光纖保護套管
帶狀光纖保護套管
應用
特殊設計由交聯聚烯烴，熱熔管和增強陶瓷(石英玻璃)組成的光纖接續保護元件，不影響光纖的光導特性
特性 保護接續點，提高機械強度 操作簡單，降低安裝時損傷光纖的危險 密封結構使接續具備良好的耐溫度、濕度性能 | 操作溫度范圍 操作溫度: -45℃~100℃/-45℃~135℃ 最低收縮溫度: 80℃ 最低完全收縮溫度: 120℃ |
性能參數
Performance | Test Method | Typical data |
Tensile strength | ASTM D 2671 | 16MPa |
Elongation at break | ASTM D 2671 | 700% |
Density | ISO R1183D | 0.94g/cm3 |
Dielectric strength | IEC243 | 25KV/mm |
volume resistance | IEC243 | 1015Ω.cm |
Length changes | ASTM D 2671 | ±5% |
產品規格

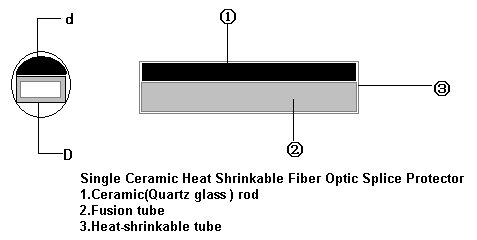

Specifications | Sleeve length（mm） | fusion tube （D）High*（mm） | Ceramic rods（d） | ||
length（mm） | （mm） | Height（mm） | |||
FOSP-4RD | 41.5±0.5 | 1.2*2.2 | 39.5±0.5 | 3.0±0.1 | 1.5±0.1 |
FOSP -4RS | 41.5±0.5 | 1.2*2.2 | 39.5±0.5 | 3.0±0.1 | 1.5±0.1 |
FOSP -6RD | 41.5±0.5 | 1.2*2.7 | 39.5±0.5 | 3.0±0.1 | 1.5±0.1 |
FOSP -6RS | 41.5±0.5 | 1.2*2.7 | 39.5±0.5 | 3.0±0.1 | 1.5±0.1 |
FOSP -8RD | 41.5±0.5 | 2.3*3.6 | 39.5±0.5 | 4.0±0.1 | 2.0±0.1 |
FOSP -8RS | 41.5±0.5 | 2.3*3.6 | 39.5±0.5 | 4.0±0.1 | 2.0±0.1 |
FOSP -12RD | 41.5±0.5 | 2.5*3.8 | 39.5±0.5 | 4.0±0.1 | 2.0±0.1 |
FOSP -12RS | 41.5±0.5 | 2.5*3.8 | 39.5±0.5 | 4.0±0.1 | 2.0±0.1 |
FOSP-6RDT | 41.5±0.5 | 2.8*1.7 | 39.5±0.5 | 3.0±0.1 | 1.5±0.1 |
FOSP-12RDT（兩端收縮） | 41.5±0.5 | 3.5*2.2 | 39.5±0.5 | 4.0±0.1 | 1.5±0.1 |
FOSP-6TR | 40.5±0.5 | 2.8*1.6 | 39.5±0.5 | 3.45±0.5 | 1.6±0.1 |
FOSP -8TR | 41.5±0.5 | 2.2*3.5 | 39.5±0.5 | 3.45±0.1 | 1.65±0.1 |
